태양광 모듈은 왜 지붕에 빈틈없이 설치하지 않을까?
공장이나 창고 지붕에 설치된 태양광을 보면 모듈이 지붕 전체를 가득 채우는 것이 아니라 일정한 간격을 두고 배치된 모습을 볼 수 있습니다.
“지붕이 넓은데 왜 모듈을 더 붙여서 설치하지 않을까?”
특히 태양광 설치 용량은 지붕에 설치할 수 있는 모듈 수와 밀접한 관계가 있기 때문에, 모듈 사이의 빈 공간이 많으면 그만큼 설치 용량이 줄어드는 것처럼 보이기도 합니다.
하지만 태양광 모듈의 배치는 단순히 모듈을 많이 넣는 방식으로 결정되지 않습니다.
지붕의 형상과 방향, 모듈의 설치 방향과 경사, 주변 장애물, 음영, 배수, 유지관리 공간, 구조물 설치 조건 등을 함께 검토해야 하기 때문입니다.
특히 지붕형 태양광에서는 “얼마나 많이 설치할 수 있는가”와 “어떻게 배치해야 하는가”를 함께 검토하는 과정이 중요합니다.
이번 글에서는 태양광 모듈 사이에 간격이 필요한 이유와 함께, 실제 현장에서 모듈 배치가 어떤 기준으로 결정되는지 살펴보겠습니다.
📐 태양광 모듈 사이에는 왜 간격이 필요할까?
먼저 한 가지 구분할 필요가 있습니다.
모듈과 모듈 사이의 간격과
모듈과 지붕 사이의 공간은 서로 다른 문제입니다.
또한 모든 태양광 시스템에 동일한 간격이 적용되는 것도 아닙니다.
모듈 제조사가 제시하는 설치 조건과 구조물 시스템, 지붕 형태, 설치 방식 등에 따라 달라질 수 있기 때문입니다.
따라서 “태양광 모듈은 반드시 몇 cm를 띄워야 한다”라고 모든 현장에 동일한 숫자를 적용하는 것은 적절하지
않습니다.
그렇다면 실제로 모듈 사이에 공간을 두는 이유는 무엇일까요?
① 모듈은 설치 과정에서 일정한 여유 공간이 필요합니다.
: 태양광 모듈은 단순히 지붕 위에 올려놓는 것이 아닙니다.
모듈을 구조물에 고정하고, 모듈과 구조물 사이의 연결 작업 등을 거쳐 하나의 시스템으로 설치합니다.
따라서 실제 현장에서는 모듈을 서로 완전히 밀착시키기보다 제품의 설치 지침과 구조물 시스템,
시공 조건에 맞는 간격을 확보하여 배치하게 됩니다.
특히 사용하는 모듈마다 프레임 형태나 설치 방식 등이 다를 수 있기 때문에
모듈 간격을 모든 현장에 동일하게 적용할 수는 없습니다.
② 지붕의 배수도 모듈 배치에서 고려해야 합니다.
공장 지붕에 태양광을 설치할 때 놓치기 쉬운 부분 중 하나가 물의 흐름입니다.
지붕은 기본적으로 빗물이 흘러 배수될 수 있도록 만들어져 있습니다.
태양광 모듈을 설치한다고 해서 기존 지붕의 배수 흐름을 무시할 수는 없습니다.
따라서 모듈을 배치할 때는 지붕의 경사와 물이 흐르는 방향, 기존 배수시설 등을 함께 확인해야 합니다.
특히 지붕에 물받이나 배수구, 골 등이 있는 경우에는 해당 위치를 고려하여 모듈 배치를 조정할 수 있습니다.
즉, “모듈이 들어갈 수 있는 공간”과 “모듈을 설치해도 되는 공간”은 다를 수 있습니다.
③ 모듈뿐만 아니라 지붕의 기존 설비도 고려해야 합니다.
공장 지붕은 생각보다 다양한 시설물이 존재합니다.
예를 들어
환기구 / 배기구 / 채광부 / 계단실 / 각종 기계설비 / 기존 배관 및 구조물 등이 설치되어 있을 수 있습니다.
이러한 시설물 위에 무조건 모듈을 설치할 수 있는 것은 아닙니다.

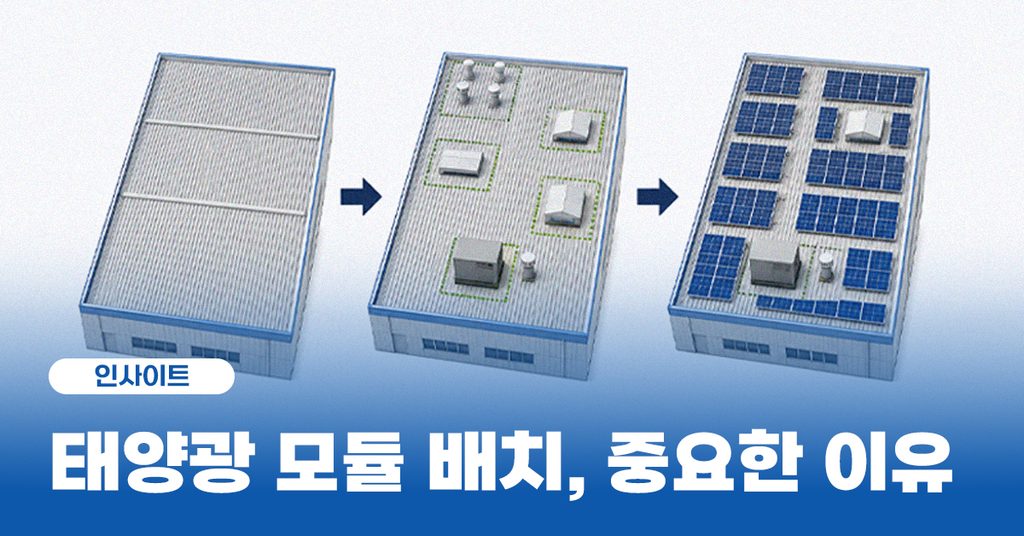

따라서 실제 배치도를 작성할 때는 지붕 전체를 하나의 빈 공간으로 보는 것이 아니라
기존 시설물을 제외한 실제 설치 가능 영역을 확인해야 합니다.
④ 유지관리와 작업 공간도 배치에 영향을 줍니다.
태양광은 설치하고 끝나는 설비가 아닙니다.
장기간 운영하면서 모듈이나 전기설비 등을 확인하거나 지붕에 접근해야 하는 상황이 발생할 수 있습니다.
따라서 설계 단계에서 점검과 작업을 고려한 공간을 확보하는 것도 중요합니다.
모듈을 지붕 전체에 빈틈없이 배치하면 처음에는 설치 용량을 많이 확보할 수 있는 것처럼 보이지만,
실제 시공과 유지관리 측면에서는 불편한 배치가 될 수 있습니다.
결국 태양광 배치는 설치 가능한 모듈 수만 계산해서 결정하는 것이 아닙니다.
⑤ 모듈 배치에는 지붕 형태가 큰 영향을 줍니다.
같은 면적의 지붕이라도 모양이 다르면 모듈을 배치할 수 있는 형태도 달라집니다.
예를 들어 공장 지붕에 단차가 있거나 지붕의 형태가 여러 구역으로 나뉘어 있다면
모든 영역에 동일한 방식으로 모듈을 배치하기 어렵습니다.
또한 지붕의 경사와 방향, 파라펫이나 주변 시설물의 위치 등에 따라 배치 계획도 달라질 수 있습니다.
그래서 태양광 설계에서는 지붕 면적만 보는 것이 아니라 지붕의 실제 형태를 함께 확인합니다.
❓모듈 행과 행 사이의 간격은 왜 중요할까?
여기서 하나 더 구분해야 할 것이 있습니다.
모듈과 모듈 사이의 간격과 모듈 행(row)과 행 사이의 간격은 목적이 다를 수 있습니다.
특히 경사가 있는 구조물에서 여러 줄의 모듈을 배치하면 앞쪽 모듈이 뒤쪽 모듈에 그림자를 만들 가능성이 있습니다. 따라서 행 간격을 지나치게 좁게 설계하면 특정 시간대에 후열 모듈의 음영이 증가할 수 있습니다.
실제로 NREL의 상업용 PV 기술 분석에서도 모듈을 지나치게 촘촘하게 배치할 경우 행 간 음영 때문에 발전 측면에서 불리할 수 있음을 언급하고 있습니다.
즉, 모듈을 많이 넣는 것 = 항상 발전량이 가장 높은 설계 라고 볼 수 없습니다.
설치 가능한 모듈 수와 음영에 따른 발전 손실 사이에서 적절한 균형을 찾는 것이 중요합니다.
🏭 그렇다면 모듈 배치는 어떻게 결정될까요?
⑴ 지붕 형태 확인
: 먼저 공장 지붕의 형태와 크기, 경사 등을 확인합니다.
⑵ 장애물 및 시설물 확인
: 파라펫이나 환기구, 배기구 등 모듈 배치에 영향을 줄 수 있는 시설물을 확인합니다.
⑶ 모듈 배치 계획
: 사용할 모듈의 크기와 설치 조건을 기준으로 실제 배치 가능한 영역을 검토합니다.
⑷ 구조물 및 시공 조건 검토
: 모듈을 어떤 방식으로 지붕에 설치할지, 구조물 배치는 어떻게 할지 등을 함께 검토합니다.
⑸ 전기 설계와 연계
: 배치된 모듈을 어떻게 스트링으로 구성할지 등 전기적인 조건도 함께 고려합니다.
이러한 과정을 거쳐 최종적인 모듈 배치가 결정됩니다.
⚠️ 태양광 모듈 배치는 발전량과 설치 용량을 함께 볼 것
결국 모듈 배치의 핵심은 두 가지입니다.
얼마나 설치할 수 있는가? 그리고 어떻게 설치해야 안정적으로 발전할 수 있는가?
지붕형 태양광에서는 이 두 가지를 동시에 검토해야 합니다.
예를 들어 지붕 면적이 넓어도 파라펫이나 주변 시설물의 음영이 크다면 배치가 달라질 수 있습니다.
반대로 지붕 면적이 상대적으로 작더라도 구조와 배수, 음영 조건이 양호하면 효율적으로 모듈을 배치할 수 있습니다. 따라서 지붕 면적과 실제 설치 용량이 항상 비례하는 것은 아닙니다.
✍️ 핵심 정리
태양광 모듈 사이에 간격을 두는 것은 단순히 공간을 남겨두기 위해서가 아닙니다.
모듈의 설치 조건과 구조물, 지붕의 배수와 형태, 기존 설비, 유지관리 등을
종합적으로 고려하여 현장에 맞는 배치가 이루어지기 때문입니다.
결국 태양광 설계에서 중요한 것은 “지붕에 모듈을 얼마나 많이 넣을 수 있는가?”가 아니라
“현장 조건에 맞게 어떻게 배치할 것인가?” 라고 할 수 있습니다.
📌 자주 묻는 질문 (FAQ)
Q1. 태양광 모듈은 왜 서로 딱 붙여 설치하지 않나요?
모듈은 제품의 설치 지침과 구조물 시스템, 시공 조건 등에 맞게 설치해야 하며,
지붕의 배수와 유지관리 등 현장 조건도 함께 고려해야 하기 때문입니다.
Q2. 모듈 간격은 모든 태양광 발전소가 동일한가요?
아닙니다. 사용하는 모듈과 구조물, 지붕 형태, 설치 방법 및 현장 조건 등에 따라 달라질 수 있습니다.
Q3. 지붕이 넓으면 모듈도 많이 설치할 수 있나요?
반드시 그렇지는 않습니다. 지붕 위의 기존 설비와 배수시설, 파라펫, 설치 조건 등을 고려하면 실제 모듈을 배치할 수 있는 면적은 전체 지붕 면적보다 작을 수 있습니다.
Q4. 모듈 간격을 줄이면 무조건 더 많은 발전량을 얻을 수 있나요?
그렇지는 않습니다. 간격을 줄이면 같은 면적에 더 많은 모듈을 배치할 가능성이 있지만, 행 간 음영이나 구조·배수·유지관리 조건 등을 함께 고려해야 합니다. 지나치게 촘촘한 배치는 음영 손실을 증가시킬 수도 있습니다.
