샌드위치판넬·시밍지붕의 열수축·팽창 한계와 디에스솔라루프의 구조적 해결 방식
태양광까지 설치되는 순간 기존 지붕 구조는 왜 한계를 드러낼까?
지난 글에서 건축 지붕은 계절 변화와 태양광 복사열에 의해 열수축·팽창을 겪게된다 했습니다.
특히 금속 지붕과 샌드위치 판넬은 온도 변화에 따른 길이 변화가 크기 때문에 이를 고려하지 않은 구조에서는
다양한 문제가 발생할 수 있습니다.
이러한 문제를 개선하기 위해 최근에는 기존 오버레이 + 타공 방식 대신 시밍(Seaming)+클립 공법이 많이 적용되고 있습니다.
시밍 방식은 무타공 구조와 슬라이딩 클립 구조를 통해 열변형을 흡수할 수 있다는 장점이 있습니다.
하지만 여기에도 한 가지 중요한 한계가 존재합니다.
바로 ‘태양광 구조물 설치’ 입니다.
태양광 구조물이 고정되는 순간, 원래 자유롭게 움직여야 하는 지붕 패널의 열팽창이 제한되기 시작하고, 결국 응력 집중 → 변형 → 누수 → 파손으로 이어지는 구조적 문제가 발생할 수 있습니다.
그렇다면 기존 샌드위치판넬과 시밍 지붕은 열변형에 어떻게 대응하고 있으며, 왜 태양광 설치 이후 문제가 발생하는 걸까요? 그리고 디에스 솔라루프는 이러한 한계를 어떤 방식으로 해결하고 있을까요?
이번 글에서는 그 구조적 차이를 자세히 살펴보겠습니다.
☀️ 샌드위치판넬은 왜 열수축·팽창에 취약할까?
샌드위치판넬은 단열성과 시공 편의성, 경량 구조 등의 장점 덕분에 공장·창고·축사 등 다양한 건축물에서 널리 사용되고 있습니다.
하지만 구조적인 특성상 열수축·팽창 대응에는 한계가 존재합니다.
특히 길이 방향으로 길게 시공되는 구조 특성이 문제를 더욱 크게 만듭니다.
1️⃣ 길이 방향 오버레이 시공 구조의 한계
기존 샌드위치판넬은 길이 방향으로 겹쳐 시공하는 오버레이 구조가 일반적입니다.
문제는 겹침부가 완전히 밀착된 구조가 아니라는 점입니다.
온도 변화로 인해 판넬이 팽창하거나 수축하면 겹침부의 압력과 간격이 지속적으로 변하게 되고, 그 과정에서 미세 틈이 발생할 수 있습니다.
결국 시간이 지나면 다음과 같은 문제가 발생합니다.
- 겹침부 벌어짐
- 빗물 침투
- 누수 발생
- 실란트 손상
- 접합부 피로 누적
특히 지붕 길이가 길수록 열변형량도 커지기 때문에 장기적으로는 유지관리 부담이 증가할 수 있습니다.
2️⃣ 타공 후 태양광 구조물 설치 문제
태양광 패널이나 환기구, 각종 설비를 설치하기 위해 샌드위치판넬에 직접 타공하는 경우가 많습니다.
하지만 타공이 이루어지는 순간 판넬 구조에는 다음과 같은 변화가 생깁니다.
- 강판 강도 저하
- 응력 집중 발생
- 단열재 압착
- 방수층 손상 가능성 증가
특히 열수축·팽창이 반복될 경우 변형이 타공부 주변에 집중되면서 다음 문제가 발생할 가능성이 높아집니다.
- 피스 풀림
- 실란트 균열
- 방수 와셔 손상
- 누수 발생
- 금속 찢어짐
즉, 열변형이 구조적으로 가장 약한 부분에 집중되는 것입니다.
3️⃣ 태양광 구조물 고정 시 발생하는 응력 집중
지붕 위에 태양광 구조물이 설치되면 또 다른 문제가 발생합니다.
원래 금속 지붕은 온도 변화에 따라 자연스럽게 이동해야 하지만, 태양광 구조물이 피스로 강하게 고정되면 패널의 자유로운 움직임이 제한됩니다.
구조적으로 보면 다음과 같은 현상이 반복됩니다.
열팽창 발생
→ 판넬 이동 시도
→ 구조물은 고정 상태 유지
→ 고정점 주변 응력 집중
→ 금속 변형 및 체결부 손상
이 과정이 반복되면 결국 다음 문제가 발생할 수 있습니다.
- 금속판 변형
- 패널 눌림
- 실란트 갈라짐
- 피로 파손
- 체결부 누수
특히 바람과 진동 같은 외력이 장기간 누적되면 피로 손상 가능성은 더욱 커집니다.
4️⃣ 기존 샌드위치판넬 방식의 구조적 한계
결국 기존 샌드위치판넬 구조는 열수축·팽창 자체를 충분히 고려한 구조라고 보기 어렵습니다.
- 판넬 이동을 흡수하는 구조 부족
- 고정점 응력 분산 구조 부족
- 열변형 대응 여유 부족
- 타공 기반 체결 방식
이러한 이유로 장기 운영 시 누수·변형·단열 성능 저하 문제가 반복적으로 발생하게 됩니다.

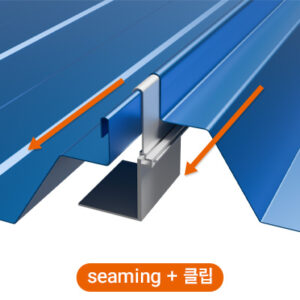

🔧 그래서 등장한 시밍(Seaming)+클립 방식
이러한 기존 구조의 한계를 보완하기 위해 최근에는 시밍(Seaming)+클립 방식이 많이 적용되고 있습니다.
시밍 방식은 기본적으로 ‘열팽창을 허용하는 구조’를 전제로 설계됩니다.
✅ 슬라이딩 클립 구조의 핵심 원리
시밍 지붕의 핵심은 슬라이딩 클립 구조입니다.
슬라이딩 클립은 판넬과 구조물 사이에 유동성을 부여하여 판넬이 길이 방향으로 자유롭게 이동할 수 있도록 설계된 방식입니다.
즉, 팽창 시 이동 허용 / 수축 시 복귀 가능 / 응력 집중 완화를 통해 열변형을 흡수하게 됩니다.
이 방식은 기존 고정식 구조보다 열수축·팽창 대응 성능이 훨씬 우수합니다.
✅ 무타공 시밍 결합 구조
시밍 방식은 패널 겹침부를 접합하면서 결합하는 구조이기 때문에 기본적으로 무타공 시공이 가능합니다.
즉,
- 강판 손상 최소화
- 구조적 약화 감소
- 누수 위험 감소
- 열변형 이동 확보
라는 장점이 있습니다.
특히 원장 시공이 가능하기 때문에 기존 오버레이 방식 대비 이음부 누수 문제도 크게 줄어듭니다.
⚠️ 하지만 태양광이 올라가는 순간 문제가 다시 시작됩니다
여기서 가장 중요한 핵심이 등장합니다.
시밍+클립 방식은 본래 ‘자유로운 이동’을 전제로 설계된 구조입니다.
즉, 움직일 수 있어야 안전한 구조입니다.
그런데 태양광 구조물이 설치되는 순간 상황이 달라집니다.
태양광 구조물이 강하게 고정되면 원래 이동해야 하는 패널의 움직임이 제한되기 시작합니다.
결국 다음과 같은 구조적 문제가 발생합니다.
고정력 증가
→ 열팽창 이동 제한
→ 응력 집중
→ 클립 및 상부 구조 스트레스 증가
→ 변형 및 파손 위험 증가
즉, 본래 열변형 대응을 위해 설계된 자유 이동 구조가 오히려 제한되면서 구조적 모순이 발생하는 것입니다.
📌 결국 기존 지붕 구조들의 공통 한계는 무엇일까?
정리하면 다음과 같습니다.
■ 샌드위치판넬 방식
애초에 열변형 허용 구조가 부족한 방식
■ 시밍+클립 방식
열변형 허용 구조는 우수하지만 태양광 고정 시 자유 이동이 제한됨
👉 즉, 두 방식 모두 태양광 설비가 결합되는 순간 다음 문제가 발생할 가능성이 있습니다.
- 응력 집중
- 금속 변형
- 체결부 손상
- 누수
- 피로 파손
결국 기존 지붕은 ‘지붕 덮개’ 역할에는 적합할 수 있지만, 태양광 하중과 열응력까지 동시에 제어하는 구조체 역할까지 수행하기에는 한계가 존재하는 것입니다.
🛠️ 그렇다면 디에스 솔라루프는 어떻게 다를까?
디에스 솔라루프의 핵심은 단순히 지붕재를 바꾸는 개념이 아니라, 지붕과 태양광을 하나의 구조 시스템으로 통합한다는 점입니다.
즉, 열수축·팽창 문제를 ‘버티는 방식’이 아니라 구조적으로 분산·흡수하는 방향으로 접근합니다.

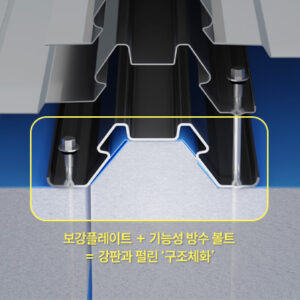

1️⃣ 보강플레이트 + 기능성 방수볼트 구조체화 기술
디에스 솔라루프는 강판 단독 구조가 아닙니다.
강판 + 기존 지붕 + 펄린(Purlin)을 하나의 구조체처럼 연결하는 방식입니다.
이 구조의 핵심은 하중과 열응력이 특정 강판에 집중되지 않는다는 점입니다.
즉,
- 태양광 하중 분산
- 열응력 분산
- 체결부 응력 감소
- 강판 변형 최소화
가 가능해집니다.
기존 구조처럼 강판 한 장이 모든 응력을 받는 방식과는 구조적 개념 자체가 다릅니다.

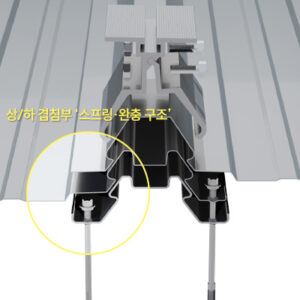

2️⃣ 겹침부 탄성 구조를 통한 열응력 분산
디에스 솔라루프의 겹침부는 단순 고정 구조가 아닙니다.
일종의 탄성·완충 구조처럼 작용하면서 온도 변화 시 발생하는 미세 응력을 흡수하고 분산하는 역할을 합니다.
즉,
- 강판 전체 미세 탄성 변형
- 마찰 분산
- 국부 응력 완화
- 구조적 피로 감소
가 가능해집니다.
그 결과 기존 지붕에서 흔히 발생하는 다음 문제가 크게 감소할 수 있습니다.
- 패널 눌림
- 리브 변형
- 피스 파손
- 체결부 응력 집중

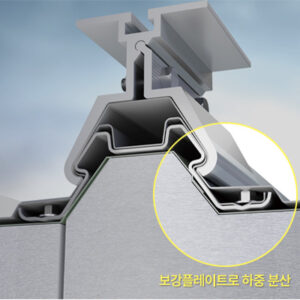

3️⃣ 태양광 클램프 체결 시 강판 변형 최소화
기존 지붕에서는 태양광 클램프를 강하게 조이면 강판이 찌그러지거나 국부 변형이 발생하는 경우가 많습니다.
반면 디에스 솔라루프는 보강 플레이트가 클램프 하중을 분산해주기 때문에 체결 하중이 특정 강판에 집중되지 않습니다.
즉,
- 강한 체결 가능
- 강판 변형 감소
- 구조 안정성 향상
- 장기 내구성 확보
가 가능해집니다.
🔍 시밍+클립 방식과 디에스 솔라루프의 차이
■ 시밍+클립 방식
- 자유 슬라이딩 구조 중심
- 움직일 수 있어야 안전
- 구속 시 응력 증가
- 태양광 고정 시 열변형 장애 발생 가능
즉, “움직이면서 버티는 구조”에 가깝습니다.
■ 디에스 솔라루프
- 일부 지점 구조화 고정
- 나머지는 유동 허용 구조
- 열응력 분산 및 완충
- 하중은 펄린으로 전달
- 구조체 일체화 개념
즉, “구조화된 상태에서 분산·흡수하는 구조”라고 볼 수 있습니다.
✒️ 핵심 정리
기존 샌드위치판넬과 시밍 지붕은 각각 열수축·팽창에 대응하기 위한 구조적 특징을 가지고 있습니다.
하지만 태양광 구조물이 결합되는 순간 상황은 달라집니다.
패널의 자유로운 이동이 제한되면서 결국 응력 집중 → 변형 → 누수 → 파손으로 이어질 가능성이 높아집니다.
반면 디에스 솔라루프는 “지붕과 태양광을 별개의 구조로 보지 않고 하나의 통합 구조 시스템”으로 접근합니다.
✔ 하중 분산
✔ 열응력 분산
✔ 구조체화 기술
✔ 탄성 완충 구조
✔ 방수 일체형 설계
를 통해 기존 지붕 구조들이 가진 한계를 보완하는 방향으로 설계된 구조입니다.
열수축·팽창을 단순히 억제하거나 버티는 것이 아니라, 구조적으로 흡수하고 분산시키는 것.
바로 그 점이 디에스 솔라루프의 가장 큰 차별점이라고 할 수 있습니다.
📌 자주 묻는 질문 (FAQ)
Q1. 샌드위치판넬은 왜 누수 문제가 자주 발생하나요?
열수축·팽창에 의해 겹침부와 타공부 주변에 응력이 반복적으로 집중되기 때문입니다.
특히 패스너 풀림과 실란트 손상이 주요 원인입니다.
Q2. 시밍 지붕은 열변형 대응이 좋은 구조 아닌가요?
맞습니다. 시밍+클립 방식은 자유로운 슬라이딩 구조를 통해 열변형 대응 성능이 우수합니다.
다만 태양광 구조물이 강하게 고정되면 그 자유 이동이 제한될 수 있습니다.
Q3. 태양광 설치 시 왜 문제가 커지나요?
태양광 구조물이 지붕 패널의 자연스러운 움직임을 제한하기 때문입니다.
결국 열응력이 특정 고정점에 집중되면서 변형과 누수 위험이 증가할 수 있습니다.
Q4. 디에스 솔라루프는 기존 방식과 가장 큰 차이가 무엇인가요?
지붕과 태양광을 별개 구조로 보지 않고 하나의 구조 시스템으로 통합 설계한다는 점입니다.
하중과 열응력을 구조적으로 분산시키는 방식이 핵심입니다.
Q5. 열수축·팽창 문제를 완전히 없앨 수 있나요?
완전히 없애는 것은 어렵습니다.
하지만 응력을 어떻게 분산하고 흡수하느냐에 따라 장기 내구성과 누수 안정성은 크게 달라질 수 있습니다.
☎️ 상담 문의
태양광 설치 이후 아래와 같은 문제가 발생하고 계신가요?
- 반복적인 지붕 누수
- 브라켓 주변 변형
- 패널 눌림 현상
- 피스 풀림 및 체결부 손상
- 시밍 지붕 상부 응력 문제
- 샌드위치판넬 변형 및 흔들림
단순 보수만 반복할 경우 근본 원인이 해결되지 않는 경우가 많습니다.
특히 열수축·팽창 문제는 지붕과 태양광 구조를 함께 고려한 구조적 접근이 중요합니다.
📩 디에스 솔라루프 구조 상담 안내
현재 지붕 구조와 설치 환경을 알려주시면 현장 조건에 맞는 방향으로 최적의 태양광 설계를 도와드립니다.
